1、汽車起重機回轉機構介紹



回轉機構是汽車起重機的重要組成部分，通過回轉機構帶動上車回轉，在下車穩定支撐的工況下，實現了汽車起重機360°的作業范圍。



回轉機構主要由回轉支撐、回轉齒圈、回轉減速機、回轉馬達、回轉泵及回轉控制裝置等組成。回轉馬達通過回轉減速機帶動回轉支撐上的回轉齒圈實現上車平穩回轉。



回轉液壓系統主要有開式系統和閉式系統。小噸位起重機通常采用開式回轉系統，大噸位起重機通常采用閉式回轉系統。

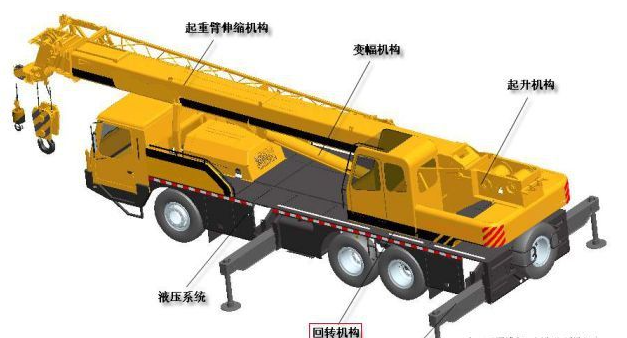

（The Composition of Rotary Mechanism）



2、閉式回轉液壓系統

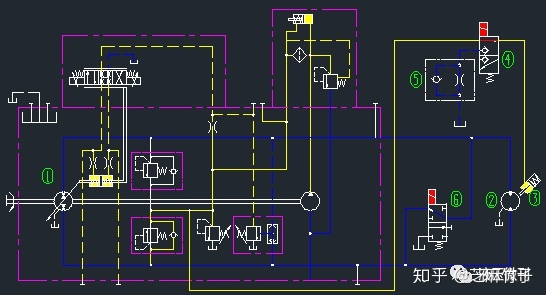

閉式回轉液壓系統主要由閉式泵①、回轉馬達②、回轉制動器③、制動控制閥④、單向節流閥⑤、自由滑轉閥⑥等組成。



回轉工作過程：操作回轉前，先使制動控制閥④得電，打開回轉制動器③，然后控制回轉泵①的左回轉或右回轉電磁鐵進行回轉馬達的左轉或右轉。回轉到位后，回轉泵電流逐漸回零，上車回轉慣性在靜液壓制動下緩慢停止，最后關閉制動閥④，使回轉結束后實現駐車制動。





（The Hydraulic Principle of Rotary System）



閉式回轉系統的優點是比較穩定，效率較高，無需方向控制閥和緩沖閥，且容易實現靜液壓制動。缺點是回轉為一套獨立的系統，散熱條件差，需向系統補油，成本較高。故閉式系統適用于大噸位起重機。

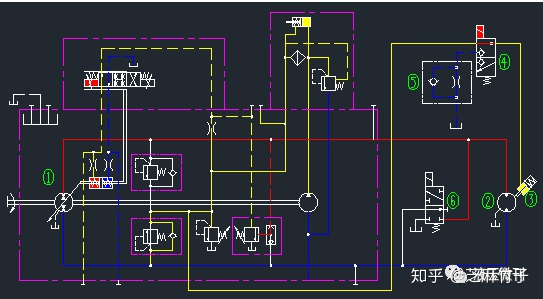

回轉液壓系統一般還設置自由滑轉閥，當重物重心位置與吊臂中心線所形成的平面與水平面不垂直時，起吊重物時吊臂會承受側向載荷，對整車穩定不利。此時可使自由滑轉閥⑥打開，使馬達AB口聯通，吊臂在側向力下移至重物重心上方，實現自由滑轉。



注：自由滑轉前需打開回轉制動器，一旦重物離地，需關閉自由滑轉閥。





（The Principle of Free Slip）



3、汽車起重機回轉常見故障



①回轉失效



回轉失效首先需要排除電氣原因，檢查泵、電磁閥是否得電；其次需要排除制動閥是否卡死關閉位，自由滑轉閥是否卡死打開位；再次檢查制動壓力是否足夠，補油過濾器濾芯是否堵塞。



②回轉緩慢



回轉緩慢可觀察壓力是否正常。壓力過低先排除泵的電流是否達到目標值，再次可能是泵馬達內泄嚴重；壓力過高可能是制動未完全打開或者存在機械摩擦。
