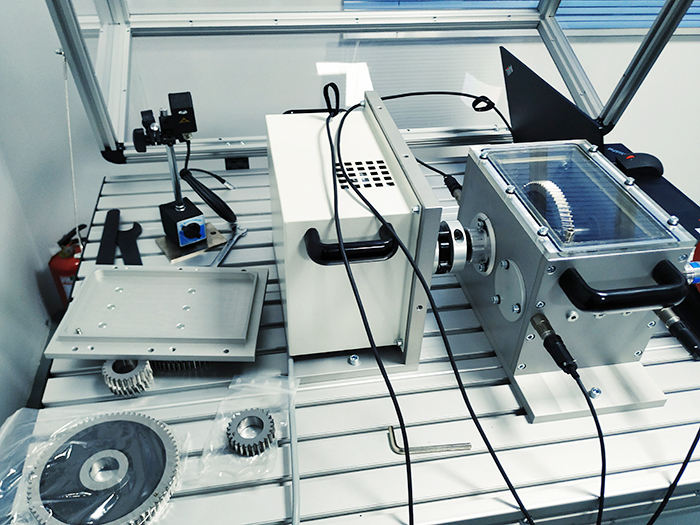

一、風力渦輪發電機故障模擬實驗臺是什么?

　　風力渦輪發電機故障模擬實驗臺，如WFD1000，是一個模擬工業風力渦輪發電機的多功能實驗平臺。該平臺布局合理，設計精湛，加工裝配公差準確，能夠模擬風力渦輪發電機在實際運行中可能出現的各種故障。具體來說，它能夠模擬電路故障、機械故障和控制故障等，為風力渦輪發電機的故障排查和預防提供強有力的支持。

　　二、風力渦輪發電機故障模擬實驗臺的原理是?

　　風力渦輪發電機故障模擬實驗臺的工作原理基于其復雜的組成部分。這些部分包括葉片低速級、三相異步減速電動機或伺服減速電機、兩級平行軸齒輪箱、雙支撐試驗軸承座單元、行星齒輪箱、磁粉制動器等。通過這些組件的準確設計和配合，實驗臺能夠模擬風力渦輪發電機在運行過程中可能出現的各種故障情況。通過模擬這些故障，研究人員和工程師可以獲取詳細的數據和結果，從而深入了解風力渦輪發電機的性能和不足之處。

　　三、風力渦輪發電機故障模擬實驗臺作用以及用途

　　風力渦輪發電機故障模擬實驗臺的主要作用和用途體現在以下的4個方面。

　　1.故障模擬與排查：實驗臺能夠模擬風力渦輪發電機在實際運行中可能出現的各種故障，幫助研究人員和工程師深入了解設備的故障特性，為故障排查提供有力支持。

　　2.性能評估與優化：通過模擬故障并進行測試，研究人員可以獲取詳細的數據和結果，用于評估風力渦輪發電機的性能和不足之處，從而為設備的優化和改進提供明確的方向和建議。

　　3.教學與科研：實驗臺滿足教學模擬及科研用戶的廣泛需求，可以作為研究旋轉機械故障特征的創新實驗平臺，幫助相關領域的教學和科研工作。

　　4.科研價值：實驗臺在風力發電傳動系統的故障模擬與分析、高 效風力發電技術、智能控制系統、海上風力發電技術等方面有著廣泛的科研價值，有助于推動可再生能源的發展。

　　實驗臺的功能包括基本振動測量、振動傳感器位置的zui佳選擇、不對中效應研究、軸承失效研究、齒輪失效分析等，涵蓋了從基礎性能測試到多種故障診斷的多個方面。此外，實驗臺還具備一些技術參數，如三相異步驅動減速電機的功率、伺服驅動電機及驅動器的功率和轉速等，這些參數確保了實驗臺在模擬各種故障時能夠提供準確和可靠的結果。延伸閱讀：風電齒輪箱在線監測解決方案

　　四、風力渦輪發電機故障模擬實驗臺怎么設計?

　　風力渦輪發電機故障模擬實驗臺的設計需要綜合考慮多個方面，以確保其能夠準確地模擬風力渦輪發電機在實際運行中可能出現的各種故障。以下是一個基于參考文章信息的風力渦輪發電機故障模擬實驗臺的設計方案：

　　1、總體設計原則

　　功能強大：實驗臺應能夠模擬風力渦輪發電機在實際運行中可能出現的各種故障，包括電路故障、機械故障和控制故障等。

　　可靠性高：實驗臺的各個組成部分應具有高精度和高可靠性，以確保模擬結果的準確性和可靠性。

　　易于操作：實驗臺應具有友好的用戶界面和易于操作的控制系統，方便用戶進行實驗和數據分析。

　　2、組成部分設計

　　驅動系統：

　　電機選擇：采用三相異步驅動減速電機或伺服驅動電機及驅動器，功率為3.7KW或3.5KW，以滿足不同實驗需求。

　　轉速調節：通過轉速調節及轉速顯示模塊，實現對電機轉速的準確控制，以模擬不同風速條件下的運行情況。

　　傳動系統：

　　齒輪箱設計：采用兩級平行軸齒輪箱和單級行星齒輪箱，以實現不同的減速比和傳動效率。

　　軸承選擇：選擇高精度軸承，如滾珠軸承UCPH206，以確保傳動系統的穩定性和可靠性。

　　故障模擬系統：

　　故障類型：實驗臺應能夠模擬齒輪箱、軸承等關鍵部件的磨損、破裂等機械故障，以及電路元件的損壞、短路、斷路等電路故障。

　　故障模擬方法：通過改變電機轉速、加載磁粉制動器等方式模擬不同的故障情況，并記錄相關數據以供分析。

　　數據采集與分析系統：

　　傳感器選擇：安裝多個典型的加速度傳感器，分別安裝在模擬器的外殼上，以獲取不同位置的振動數據。

　　數據采集與處理：通過數據采集器獲取傳感器數據，并進行實時處理和分析，以評估風力渦輪發電機的性能和故障特性。

　　安全防護系統：

　　磁吸斷電保護開關系統：在緊急情況下自動切斷電源，保護實驗臺和用戶安全。

　　其他安全裝置：如過載保護、過熱保護等，確保實驗臺在運行過程中的安全性。

　　3、實驗臺尺寸與重量

　　實驗臺的尺寸和重量應根據實際需求進行設計，以確保其穩定性和便于移動。例如，參考文章中提到的WFD1000風力渦輪發電機故障模擬實驗臺的尺寸為1700mm x 600 mm x 600mm，重量為500kg。

　　4、總結與展望

　　通過以上設計方案，可以構建一款功能強大、可靠性高、易于操作的風力渦輪發電機故障模擬實驗臺。該實驗臺將為風力渦輪發電機的故障排查和預防提供強有力的支持，有助于推動可再生能源的發展。未來，隨著技術的不斷進步和應用需求的不斷增長，實驗臺的設計和功能也將不斷完善和優化。
